Ø 测量原理

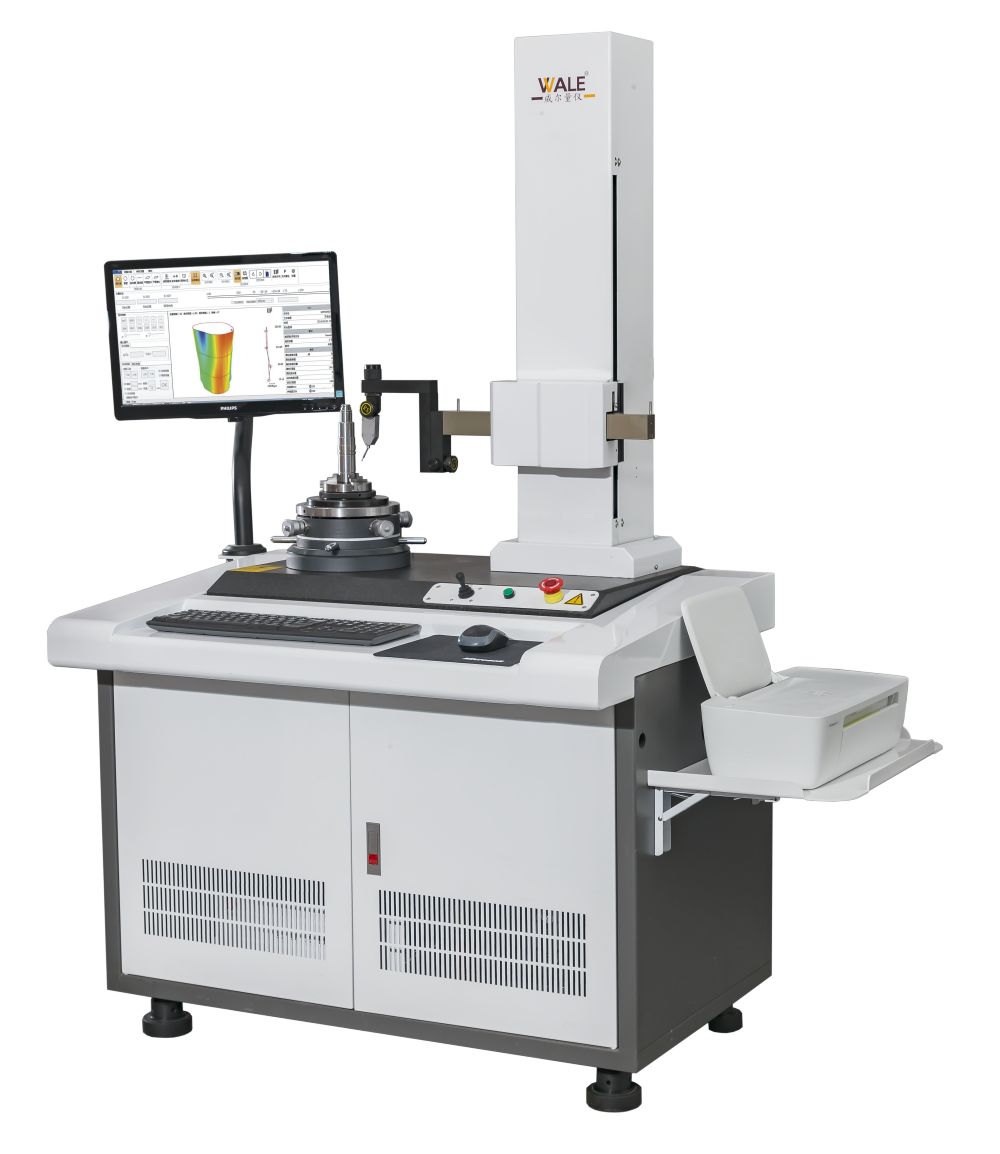

圆柱度仪是以精密回转中心线为回转测量基准，精密直线运动导轨为直线测量基准，通过位于直线运动导轨上的位移传感器，测量圆柱体表面若干截面在不同转角位置上的实际轮廓到回转中心线的半径变化量，来定量评价圆柱体表面圆柱度的测量仪器。可用于测量圆柱体工件表面轮廓仪的形状误差（圆度、圆柱度、平面度和直线度），位置误差（同心度、同轴度、跳动和垂直度）等。

Ø 测量功能

评价项目:

圆柱度模块：圆柱度、径向全跳、同轴度、锥度、半径

圆度模块：圆度、同心度、径向单跳、壁厚差

直线度模块：直线度、平行度、垂直度

单截面平面度模块：单截面平面度、轴向单跳、垂直度、平行度

多截面平面度模块：多截面平面度、平行度、轴向全跳动、垂直度

换向器模块：单片跳动、临片跳动、片间断差

分析能力:

圆柱度功能：2-10个截面，3种评价方式

圆柱度评估的参考基准：LSCY  MZCY  MICY  MCCY  OSCY

圆度评估参考圆：LSC  MZC  MIC  MCC

测量波段：1-15upr,1-50upr,1-150upr,1-250upr,1-500upr,15-100upr, 15-500upr,2-15upr,1-1500upr，自定义

  缺口测量：有
